Многофункциональный кабельный тестер NF-300

NF300 — многофункциональный кабельный тестер с функцией трассоискателя и измерителя расстояний. Используется для проверки витых пар, определения длины кабеля, обнаружения наличия кабеля, помех от фаз, точек перекрестных помех и обрывов.

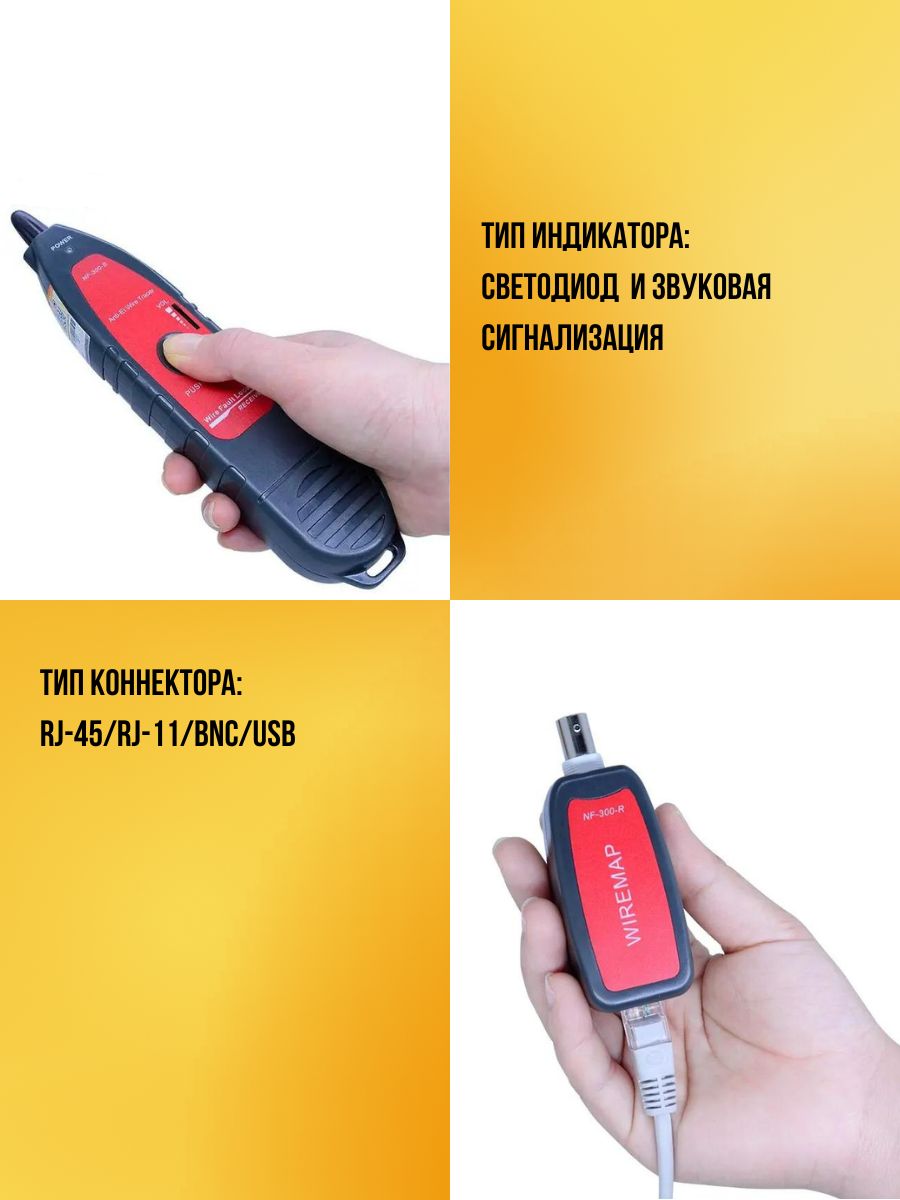

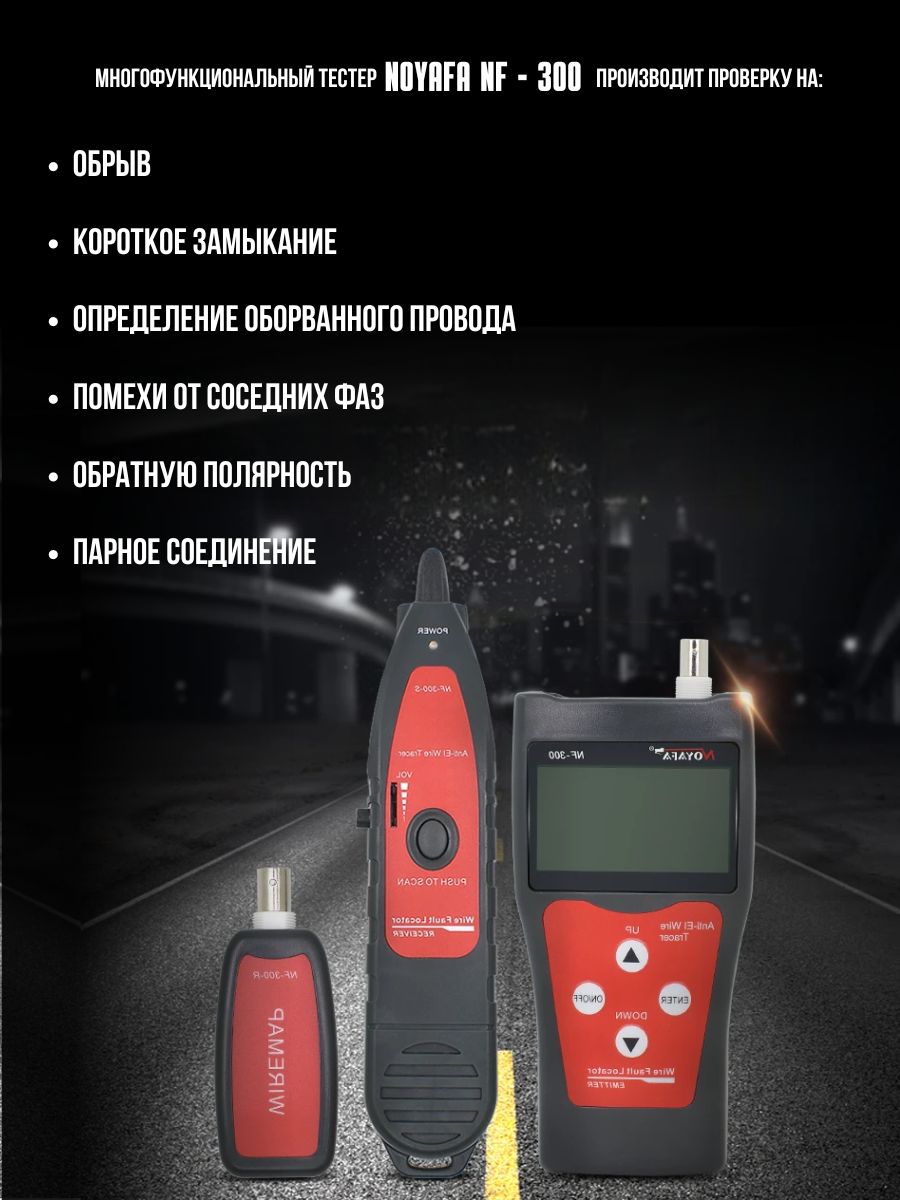

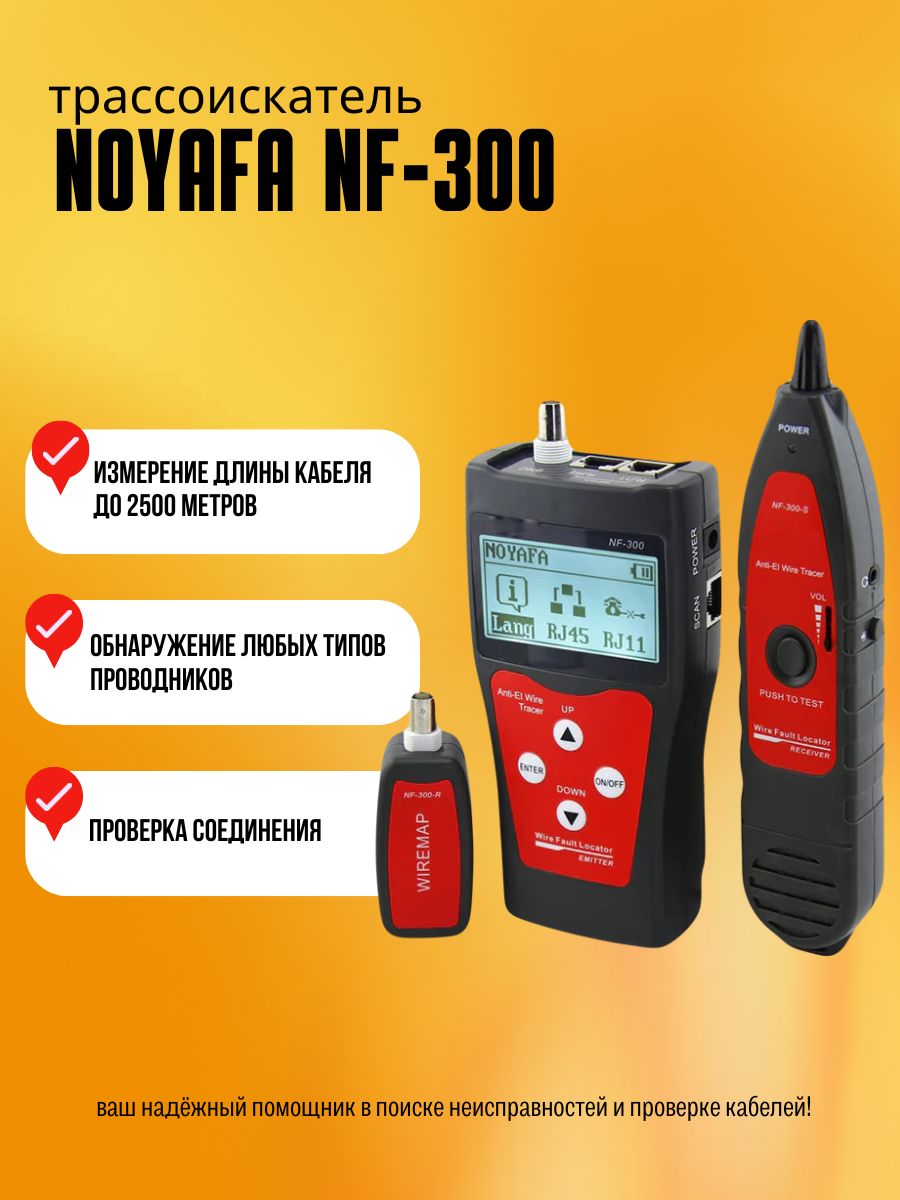

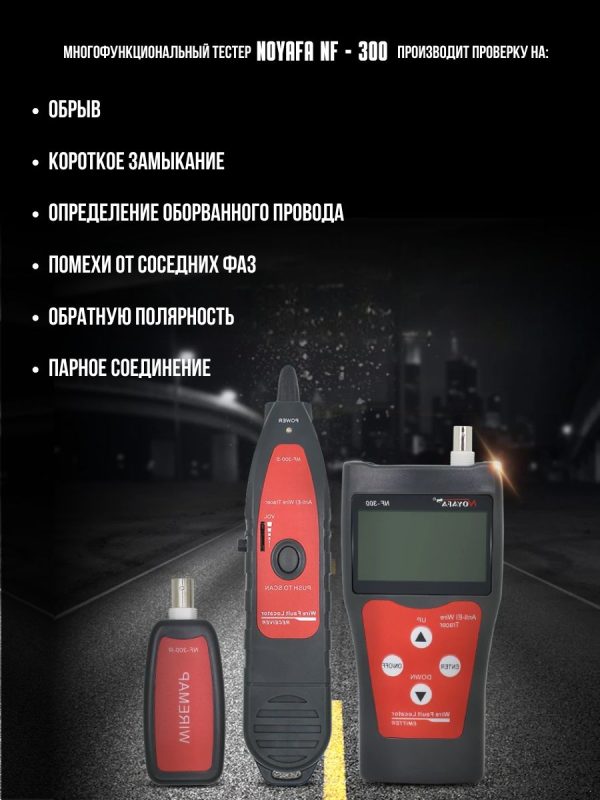

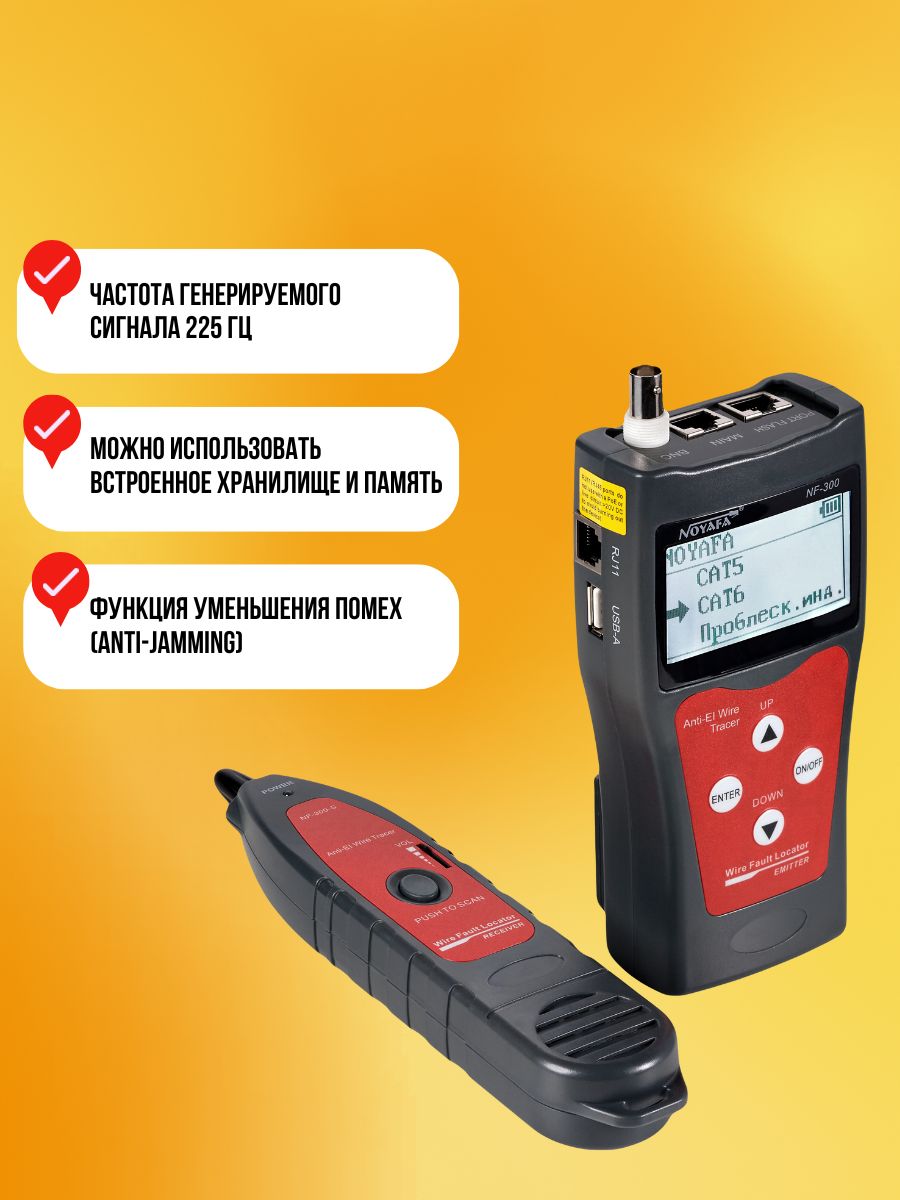

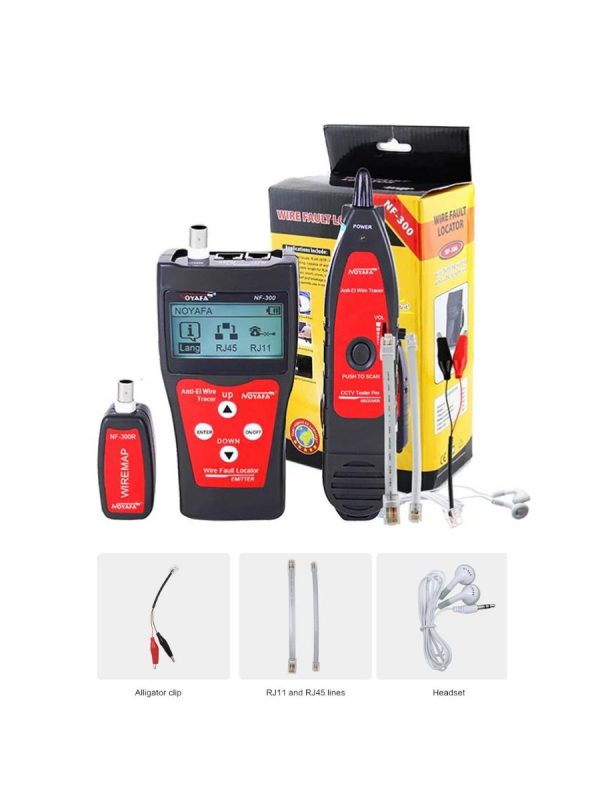

Прибор состоит из тестера (NF-300), приемника и датчика.

Функциональные возможности NF300

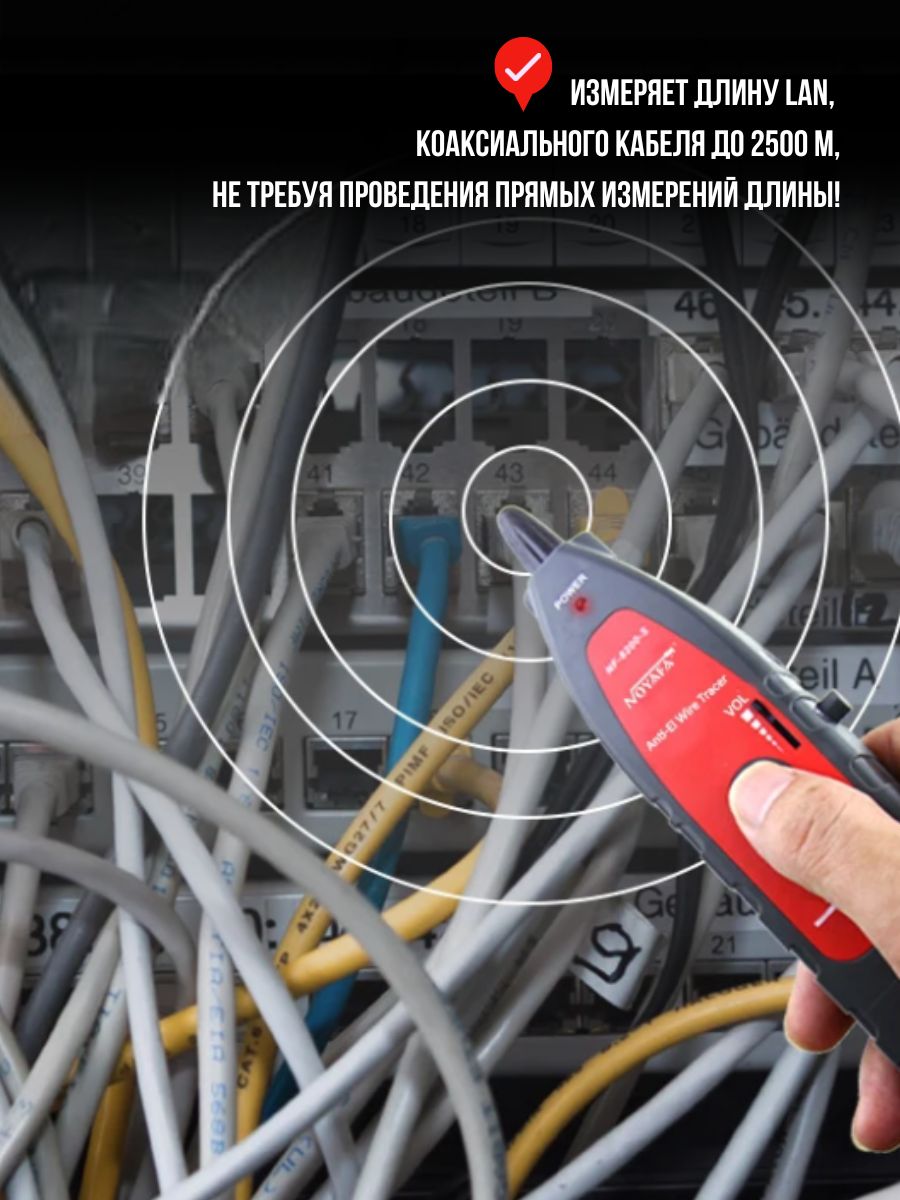

• Обнаружение любых типов проводников с помощью генератора и бесконтактного радио приемника (гнезда SCAN)

• Измерение длины до места короткого замыкания или обрыва витой пары (до 350м).

• Исследование соединений и кабелей:- BNC: коаксиальный кабель- 8P8C (RJ45): витая пара STP/UTP CAT-5E, CAT-6- RJ11: телефонный кабель- USB кабель

• Проверка витой пары, телефонной проводки, коаксиального кабеля, USB-кабеля на наличие обрыва или короткого замыкания цепи.

• Детальное исследование витой пары: замкнутые, перевернутые, пересеченные и расщепленные пары, перекрестные помехи, обратное подключение.

• Обнаружение ошибок прокладки или соединения.

• Динамическая калибровка длины кабеля и точность ее измерения (около 97%).

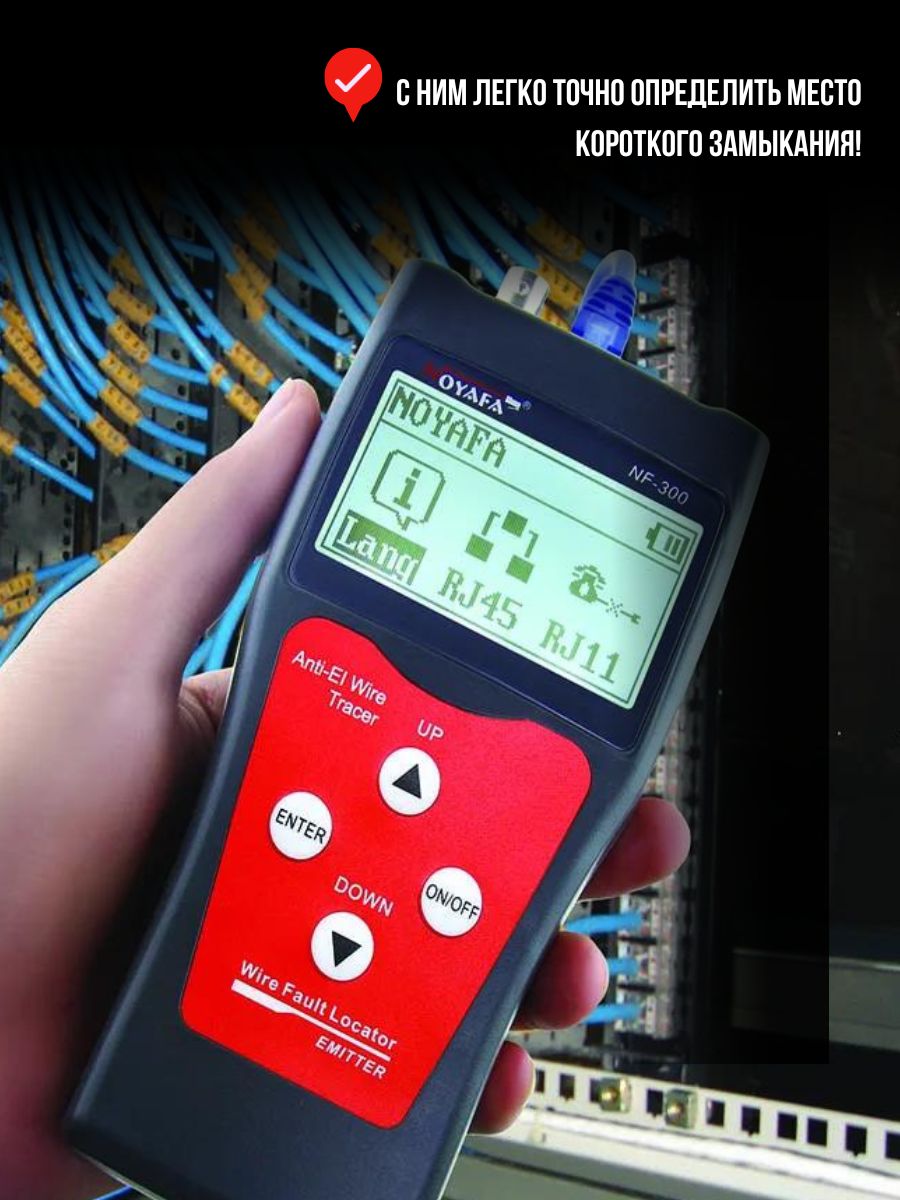

• Простота и понятность использования. Большой ЖКИ дисплей для удобства считывания результатов.

• Функция автоматического отключения и яркая подсветка дисплея.

• Для тестирования кабеля достаточно одного человека.

• Измерение длины и пары с удаленным датчиком или без него.

• Возможность подключения до 8-ми терминальных датчиков (модель NF-388)

• Удаленный датчик 8P8C и BNC со звуковым оповещением.

• Функция автотеста и автоматическая компенсация изменений емкости батареи и температуры окружающей среды.

Технические характеристики:

• Типы проверяемых кабелей: витая пара STP/UTP 5E, 6E, телефонный кабель, коаксиальный кабель и различные типы кабелей с металлическими проводниками – при помощи зажимов-крокодилов.

• Типы определяемых кабелей: витая пара STP/UTP 5E, 6E, телефонный кабель, коаксиальный кабель, USB-кабель и различные типы кабелей с металлическими проводниками – при помощи зажимов-крокодилов.

• Интерфейсы Тестер: RJ45 (M), RJ45 (S), RJ11, BNC, USB тип A; Датчик: RJ45, BNC, RJ11 петля.

• Измерение длины: диапазон: до 2500 м;

• Точность калибровки: 2% +/-0.5 м (калибровка кабеля длиной более 10 м);

• Точность измерения: 3% +/-0,5 м (кабель типа AMP, CAT5E, 6E)

• Калибровка длины, запоминание и загрузка данных (пользователь может установить длину в выбранных единицах измерения, загрузить это значение в систему и использовать его при проведении будущих измерений. Длина калибровочного кабеля должна быть более 10 м.)

• Определение расположения проводов и отказов кабелей: проверка безотказности, обрывов, коротких замыканий, определение обратного и перекрестного соединения, помех ит.п.

• Выбор языка: пользователь может выбрать язык интерфейса

• Настройка: пользователь может выбрать единицы измерения, настроить яркость и задать время автоматического отключения прибора.

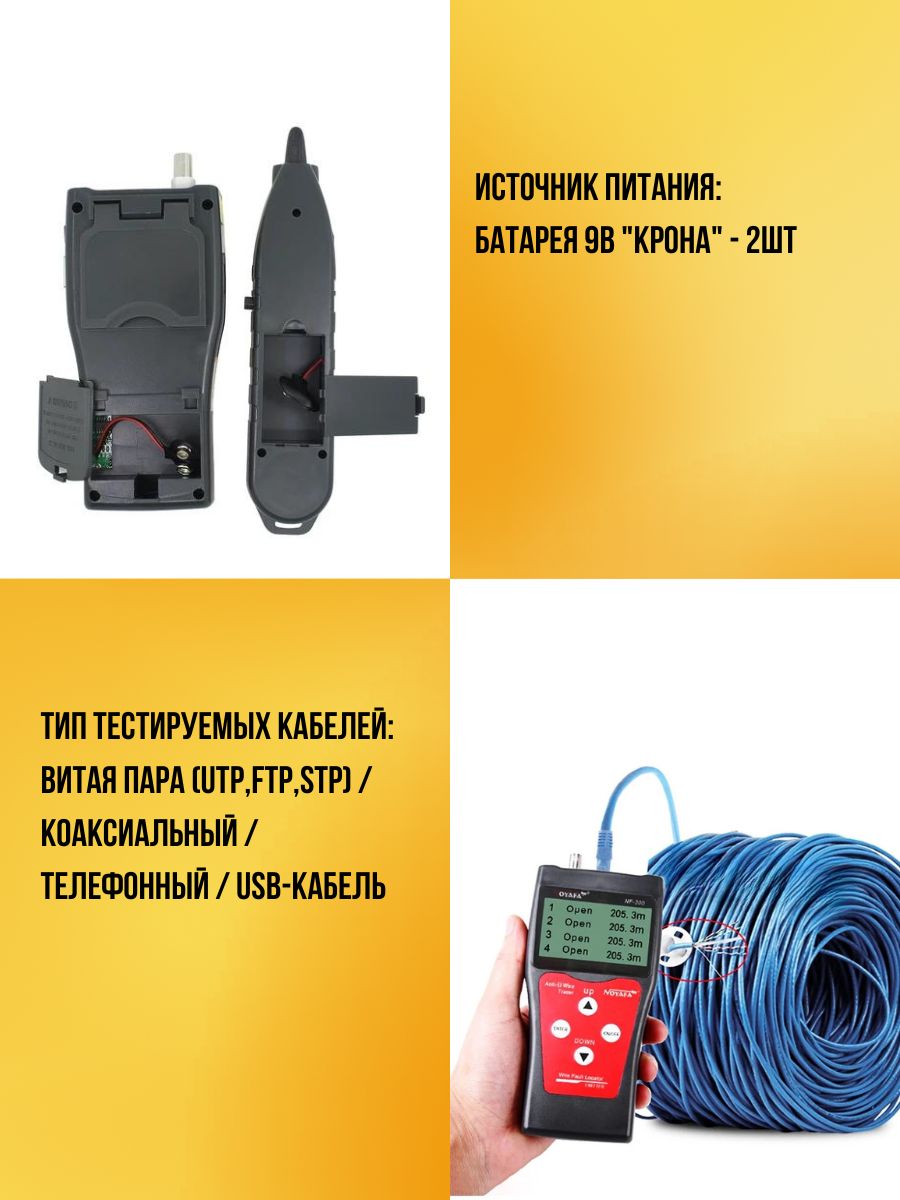

• Питание: тестер: батарея 9В., приемник: батарея 9В.

• Габариты: тестер: 175x80x43 мм; приемник: 218x46x29 мм; датчик: 107x30x24 мм

• Рабочая температура/влажность: от -10°С до +60°С / 20% … 70%
